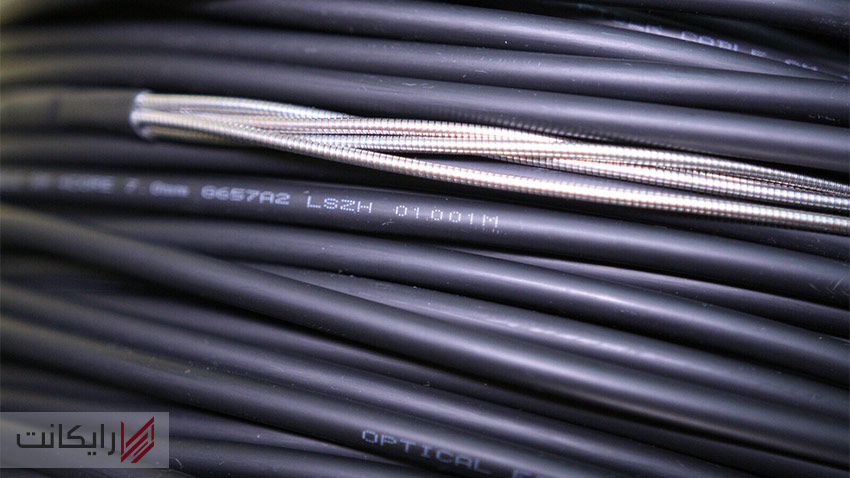

کابل فیبر آرمورد (Armored) یا آرمور دار بدون آن که به انعطاف پذیری یا عملکرد در داخل شبکههای فیبر آسیب بزند و آنها را به خطر بیاندازد، محافظت قابل توجهی را برای کابل فیبر نوری در هنگام مواجه شدن با جوندگان، رطوبت، فشار مکانیکی خارجی و دیگر مسائلی که ممکن است آسیب زا باشند، فراهم میسازد. این محافظت و قابل اعتماد بودن باعث شده آنها به گزینهای حیاتی برای پردیسهای آموزشی، ساختمانهای اداری و شرکتی و مراکز داده بزرگ و کوچک که احتمال بروز صدمات به کابلها بیشتر است، تبدیل شوند. با ما باشید! در ادامه آنچه لازم است درباره این نوع از کابلهای فیبر نوری بدانید را گفتهایم.
اجزای کابل فیبر نوری آرموردار
کابل فیبر نوری آرمورد، از کابلهای معمولی بسیار قویتر و محکمتر است. این نوع کابل برای مقاومت در برابر فشارهای بیرونی، آسیب از سمت جوندگان و صدمات مشابه دیگر طراحی شده است. کابل آرمور دار در محیطهای سخت و یا فضاهای محدود انعطاف پذیری و دوام زیادی دارد.

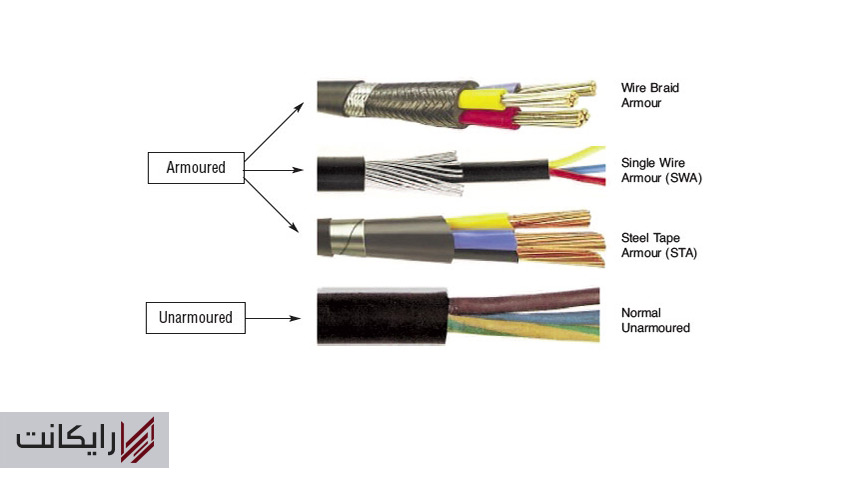

در واقع زمانی که صحبت از مقایسه کابلهای فیبر نوری ساده با آرمور دار میشود، تمایز در لایه بیرونی کابل که نقش محافظ برای فیبرهای نوری را ایفا میکند، گفته میشود. کابل آرموردار یک لایه محافظ خارجی اضافی نسبت به کابل فیبر نوری عادی دارد. این لایه از مواد مختلفی ساخته شده و در ساختار اصلی کابل قرار داده میشود. به این معنا که جنس آن لزوما فلزی نیست و گاهی از نخ الیاف، الیاف شیشه، پلی اتلین و… نیز ساخته میشود. این لایه میان فیبرها و بیرونیترین پوشش کابل قرار داده میشود تا کابل فیبر نوری برای استفاده در شرایط دشوار بهینه شود.

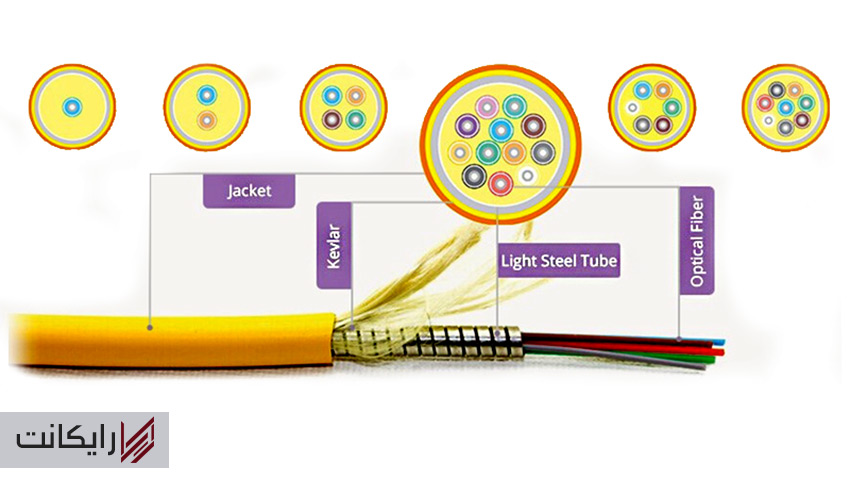

کابل آرمور دار که به کابل زره پوش نیز معروف است، به طور کلی از چنین لایههایی تشکیل شده است: بیرونیترین لایه که روکشی از جنس پلاستیک است و از فیبرها در برابر سایش، پیچ خوردگی و آسیب از سمت جوندگان محافظت میکند. دومین لایه از بیرون کولار (KEVLAR) نام دارد. این لایه الیافی است که از پارا آمید سبک و قوی ساخته شده است و در واقع لایه سوم که یک تیوب فولادی سبک است را در بر میگیرد. تیوب فولادی محافظت بهتری از فیبرهای نوری کابل انجام میدهد.
انواع کابل فیبر آرمور دار
کابلهای فیبر آمور دار را بر اساس پارامترهای مختلفی همچون نوع تیوب فلزی به کار رفته در داخل کابل، شیوه نصب شبکه فیبر نوری و کاربرد آن دسته بندی شدهاند. در این بخش به معرفی آنها میپردازیم.
انواع کابل آرمورد بر اساس تیوب فلزی

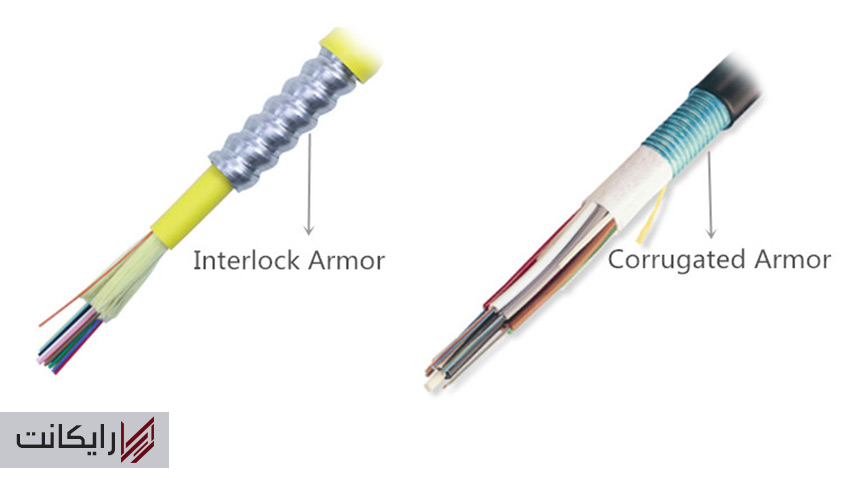

بر این اساس کابل فیبر مسلح یا همان آرمورد به دو نوع کابل آرمور دار اینترلاک (Interlock) و کابل آرمور دار کورگیت شده (Corrugated) قابل تقسیم هستند. تیوب فلزی به کار رفته در نوع اینترلاک، یک تیوب در هم تنیده آلومینیومی است که اطراف کابل پیچیده شده است. این نوع تیوب مقاومت و استحکام بالایی در برابر له شدگی دارد و هم برای فضای بیرونی و هم برای فضاهای داخلی به کارگرفته میشود. اما در کابل کورگیت شده یک نوار فولادی یافت میشود. این نوار خرطوم مانند است و از فیبرها به خوبی در برابر مخاطرات بیرونی همچون جوندگان محافظت میکند.
البته نصب هر دو کابل فیبر آرمور دار در محیطهایی با شرایط آب و هوایی نامناسب همچون گرد و غبار بیش از حد، رطوبت و صدمات وارده از سوی جوندگان امکان پذیر میکند.
انواع کابل آرمورد بر اساس شیوه نصب
همانطور که بیان شد، در داخل کابل فیبر نوری آرمورد یک لوله یا همان تیوب فلزی وجود دارد. به همین دلیل پایان دادن به چنین کابلهایی نسبت به کابلهای فیبر نوری استاندارد چالش بر انگیزتر است. دو نوع پایان دادن یا همان ترمینیشن برای کابل وجود دارد. ترمینیشن میدانی که در محل راه اندازی و نصب توسط نصابها انجام میشود و از قبل پایان یافته. کابل آرمورد با ترمینیشن میدانی عملکرد بهتری در برخی از برنامههای کاربردی در محیطهای باز دارند. این در حالی است که کابلهای از پیش ترمینیشن شده توسط بسیاری از نصابها برای موارد داخلی با لحاظ کردن کیفیت انتقال و پارامترهایی که باعث صرفه جویی در زمان میشوند، به کار گرفته میشوند.
علاوه بر این، کابلهای فیبر نوری آرمورداری که از پیش ساخته شده و به بازار عرضه شدهاند، عمدتا در دو نوع پچ کورد فیبر آرمورد و کابل ترانک (چند انشعابی) میباشند. کابل پچ که به پچ کورد فیبر نوری آرمورد نیز معروف است از نوع سنتی کابل پچ منعطفتر و قویتر است، در حالی که ترانک همانطور که از نام آن مشخص است دارای چندین انشعاب در انتهای کابل است که هر یک از این انشعابات دارای کانکتورفیبر نوری هستند.
انواع کابل آرموردار بر اساس کاربرد
کابل فیبر آرمورد را هم برای محیطهای داخلی و هم بیرونی (OSP) میتوان به کار گرفت. با توجه به محیطهای مختلف با شرایط گوناگون دو نوع کابل آرمورد تایت بافر و کابل آرمورد لوز بافر قابل قبول هستند. هر دو نوع گفته شده برای کاربردهای داخلی و خارجی مناسب هستند اما لوز بافر بیشتر در محیطهای بیرونی مورد استفاده قرار میگیرند.
کابل فیبر آرمورد Indoor: کابل آرمور دار که برای کاربردهای داخلی به کار گرفته میشود عموما از هر دو نوع بافر (تایت بافر و لوز بافر) با لایه مقاوم و یک روکش داخلی تشکیل شده است. روکش داخلی عموما توسط یک آرمور فلزی به هم متصل که حالتی مارپیچ گونه دارند احاطه شده است.
انواع کابلهای فیبر آرمورد Indoor عبارتند از GJFJV، GJFJZY، GJFJBV، GJFJBZY، GJFDBV و GJFDBZY
نکته: با توسعه سریع تکنولوژی ارتباطات فیبر نوری و روند FTT، میزان تقاضا برای نصب کابلهای مناسب برای داخل ساختمانها و بین آنها با سرعت قابل توجهی در حال رشد است.
کابل فیبر آرمورد Outdoor: کابل آرمور دار برای فضای بیرونی با هدف اطمینان از ایمنی عملیات در محیطهای پیچیده طراحی شده است. اکثر این کابلها، لوز بافر هستند. آرمور سبک و آرمور سنگین دو نوع کابل فیبر نوری آرمورر دار برای فضای باز هستند. آرمور سبک دارای یک روکش پلاستیکی (یا آلومینیومی) محافظ است که دوام و طول عمر برابر با یک کابل فولادی ضد زنگ دارد اما از لحاظ وزنی سبکتر است. این نوع کابل مسلح برای بسیاری از اتصالات داخلی با شرایط محیطی مختلف همچون شرایط محیط صنعتی و نیمه سخت گزینه مناسبی است.
در این بین اما کابل آرمور سنگین دارای یک زره فولادی است. این کابل با نام SWA شناخته میشود و عموما برای بستر رودخانهها و کف اقیانوسها استفاده میشود چرا که میتواند از فیبرها در برابر جویده شدن و دیگر آسیبهایی که هنگام دفن آنها رخ میدهد محافظت نماید.
راهنمای نصب کابل فیبر آرموردار
اگر چه کابل فیبر آرموردار برای فضا و محیط بیرون طراحی شده است اما برای داخل ساختمان نیز گزینه بسیار مناسبی به شمار میرود. این خود یکی از دهها مزیت گفته شده برای این نوع کابل است. البته در کنار تمامی مزایا میتوان وجود مشکل در باندینگ و گراندینگ را عیب بر شمرد. ولی خب عیبی که میتوان با لحاظ کردن برخی از نکات و اصول در هنگام نصب آن را کمتر کرد.
خم کابل
سیم آرمورد را حدود ۲۵٫۴ سانتی متر از انتهای آن خم کرده و با دست فشار دهید تا کویلهای آرمور از هم جدا شوند. اگر که انجام این کار با دست سخت بود، میتوان از انبردست یا هر وسیله دیگر برای ایجاد برش استفاده کرد.
پیچاندن کابل
کابل فیبر نوری آرمور دار از دو طرف برش محکم گرفته و پیچانده شود. این کار باعث میشود کویل از سیمها جدا شود. اگر که انجام این کار با دست سخت بود استفاده از دو انبر دست برای گرفتن دو طرف پیشنهاد میشود.
برش کویل
بر روی آن بخش از کویل کابل که قرار است کاملا جدا شود با استفاده از کاتر، برشهای جانبی ایجاد شود. ممکن است برای ایجاد برش لازم باشد با استفاده از کاتر دو طرف را گرفته و عقب و جلو کرد تا کویل باز شده و برش ایجاد شود.
برش سیم
در صورت برش طولی، باید یک قطعه روکش روی سیم به عقب کشیده شود تا سیمها برش داده شوند. درغیر این صورت آنچه که اضافی و زائد است برداشته شده و دور انداخته شود.
حذف آنچه که اضافی است
و در آخر نوبت به جدا کردن و حذف بخشهای اضافی میرسد. با ایجاد برشهای جانبی، هر بخش تیز روکش و هر نوع نوار پلاستیکی باریک را بردارید.
خلاصه
کابل فیبر نوری آرمورد راه حلی فوق العاده برای ایمن سازی شبکه با محافظت از لینکها و اتصالات فیبر فراهم میسازد. در واقع مزیتهای بیشماری که این نوع از کابلهای فیبر نوری دارا هستند از جمله: آسیب و خطر کمتر، هزینه کمتر متریال، بهره وری مناسب از فضا و دوام بالا آنها را به عضوی حیاتی و بسیار مهم برای راه اندازی شبکه فیبر نوری در تأسیسات بیرونی، زیر زمینی و حتی داخلی بدل کردهاند.
منبع: fs.com
