پاسخ به تمام سوالات OSD دوربین مداربسته و نحوه تنظیم منوی OSD

اگر این سوال برای شما هم به وجود آمده که Osd چیست؟ چه کاربردی دارد؟ آیا همه دوربین‌ها Osd دارند و روش استفاده از آن چگونه است؟ این مقاله پاسخ تمامی سوالات شما را می‌دهد.

OSD مخفف عبارت On Screen Display است و راهی آسان برای دسترسی به تنظیمات داخلی دوربین است. OSD برای تغییر تنظیمات مختلف دوربین مداربسته، روشی ساده، کارآمد و راحت در دسترس شما قرار می‌دهد. با OSD در دوربین مداربسته می‌توانید تنظیمات دوربین خود را تغییر دهید تا بهترین کیفیت تصویر و بهترین عملکرد را برای نظارتی منحصر به فرد به دست آورید.

آیا OSD فقط در دوربین مداربسته وجود دارد؟

OSD یک مجموعه کنترلی با چیدمان استراتژیک است که علاوه بر دوربین‌های مداربسته، بر روی مانیتور کامپیوتر، صفحه تلویزیون و VCR یا پخش‌کننده DVD نیز وجود دارد. OSD به کاربران این امکان را می‌دهد تا گزینه‌های مشاهده را انتخاب کنند؛ و یا ویژگی‌های نمایشگر را تنظیم کنند. مانند کنتراست، روشنایی و موقعیت‌یابی تصویر یا ویدیو عمودی/افقی.

قابلیت OSD یا با دکمه روی دوربین مداربسته و دکمه‌های موجود در پایین مانیتور کامپیوتر، یا از طریق نرم‌افزار فعال می‌شود. در تلویزیون، VCR یا پخش‌کننده DVD و یا در NVR؛ OSD ممکن است با دکمه‌ها یا از طریق یک کنترل از راه دور فعال شود.

آیا همه دوربین‌های مداربسته OSD دارند؟

از محبوب‌ترین انواع دوربین‌ مداربسته، دوربین‌ لنز ثابت یا متغیر، دوربین‌ PTZ، دوربین‌ بی‌سیم، دوربین‌ دام، دوربین بولت، دوربین مدار بسته مخفی و دوربین‌های 360 هستند. همه این انواع دوربین‌های مختلف می‌توانند با OSD یا بدون OSD عرضه شوند. اما معمولا دوربین‌های بدون OSD بیشتر از دسته دوربین‌های فقط Plug and Play  هستند. Plug and Play  یعنی دوربین‌ را نصب می‌کنید و پس از وصل شدن دوربین، راه‌اندازی آن‌ تمام می‌شود.

نکته دیگر اینکه وجود منو OSD در دوربین مداربسته، معمولا تاثیر نسبتا محسوسی در قیمت دوربین دارد.

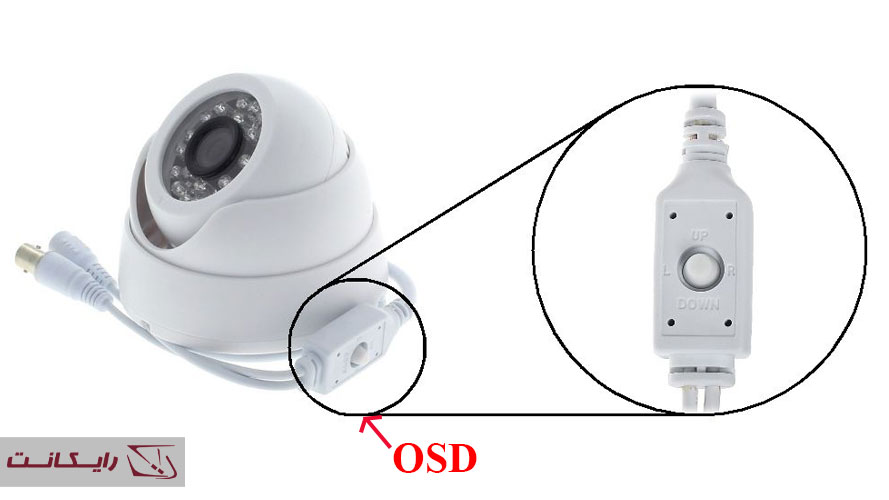

OSD در دوربین مداربسته

آیا می‌توان OSD را به دوربین اضافه کرد؟

منوی OSD را می‌توان به دوربین AHD اضافه کرد. این کار با کابل osd دوربین انجام می‌شود.

 در واقع منوی OSD در دوربین مداربسته به دو صورت تعبیه می‌شود:

اول، OSD که از دوربین مداربسته جدا نمی‌شود و به صورت کارخانه‌ای و در سر راه سیم دوربین مداربسته تعبیه شده است.

و دوم، منوی OSD که به صورت جداگانه ساخته می‌شود. یعنی دو سر آن سوکت BNC وجود دارد و به سیم RG دوربین مداربسته AHD متصل می‌شود.

مزایای OSD در دوربین مداربسته

اگر دوربین بدون OSD را به سمت یک پنجره یا در منطقه‌ای با نور نسبتا زیاد قرار دهید، باعث ایجاد مشکل در نحوه دید دوربین می‌شود. این یک مشکل مهم است و می‌تواند دوربین را بی‌استفاده کند. اینجاست که OSD به کار می‌آید.  OSD مجموعه‌ای از تنظیمات است که می‌توانید در چیپست‌های دوربین تغییر ایجاد کنید تا بسیاری از این نوع مشکلات را برطرف کنید. هنگامی که به منوی OSD در دوربین مداربسته دسترسی پیدا کردید، می‌توانید عملکردهایی مانند نوردهی، ACG، سطوح عنبیه، سرعت شاتر، تعادل رنگ سفید، جبران نور پس‌زمینه و بسیاری موارد دیگر را تغییر دهید. همچنین می‌توانید قسمت‌هایی از صفحه را که میل ندارید ضبط شوند پوشش‌گذاری کنید و یا قابلیت‌هایی مانند  AGC، BLC  و WDR  یا Hlc در دوربین مداربسته را خاموش یا روشن کنید.

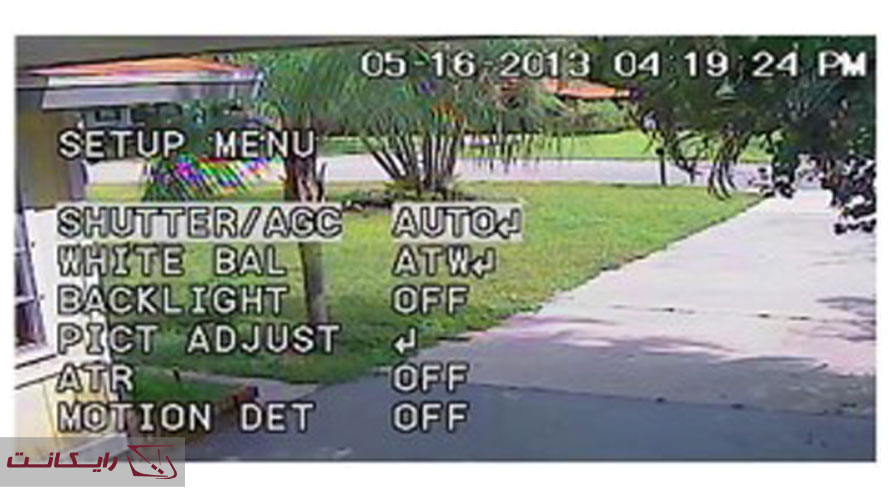

نمونه‌ای از منوی OSD در دوربین مداربسته:

مونه‌ای از منوی OSD در دوربین مداربسته

تنظیمات osd دوربین مداربسته

1- تنظیمات Osd در NVR

منوی Channel OSD به شما کمک می‌کند تنظیمات نمایش دوربین‌های خود را پیکربندی کنید و همچنین به شما امکان می‌دهد نحوه نمایش اطلاعات در NVR خود را تنظیم کنید.

برای دسترسی به Osd menu در NVR  از مسیر زیر وارد شوید:

NVR Operation > Channel Setup > Channel OSD

در زیر شرح مختصری از هر ویژگی در منوی OSD آورده‌ایم:

تنظیمات osd دوربین مداربسته

Channel – کانالی را که می‌خواهید تغییر دهید انتخاب کنید.

Color Adjust – با این گزینه تنظیمات رنگ، روشنایی، اشباع، کنتراست و وضوح تصویر را انجام دهید.

Camera Title – با این گزینه یک نام سفارشی برای کانال خود ایجاد کنید (مانند پارکینگ، ورودی، حیاط)

Status Display – با این گزینه می‌توانید انتخاب کنید آیا می‌خواهید پیام‌های وضعیت در صفحه نمایش نشان داده شوند یا خیر.

Display Setup – محل نمایش پیام‌های وضعیت را انتخاب کنید.

Connect Quality – با این گزینه می‌توانید انتخاب کنید که آیا می‌خواهید وضعیت اتصال در صفحه نمایش نشان داده شود یا خیر.

2- تنظیمات OSD در دوربین آنالوگ HD

برای دسترسی به Osd menu در دوربین مداربسته، دکمه منو را فشار داده و به مدت 3 ثانیه نگه دارید. منوی OSD ظاهر می‌شود:
در ادامه شرح مختصری از هر ویژگی در منوی OSD آمده است:

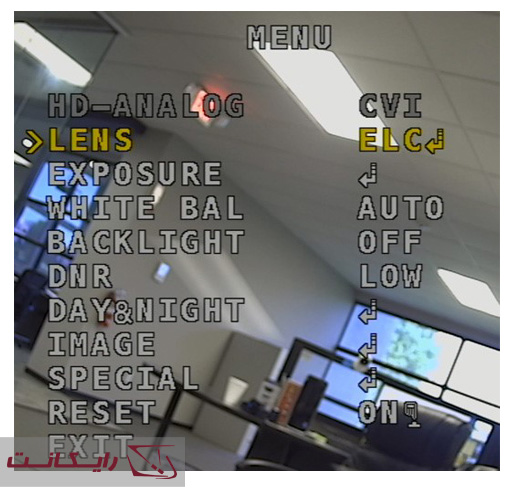

تنظیمات OSD در دوربین آنالوگ HD

Lens – سطوح و حالت لنز را مانند، deblur و normal تنظیم می‌کند.

Exposure – میزان روشن یا تاریک بودن تصویر را تنظیم می‌کند. چند گزینه را امتحان کنید تا زمانی که از تصویر راضی شوید.

White Bal  –دمای رنگ از پیش تعیین‌شده را برای دوربین تنظیم می‌کند.

Backlight – تنظیمات نور پس‌زمینه دوربین را تنظیم می‌کند.

DNR – تنظیمات کاهش نویز را برای دوربین تنظیم می‌کند.

Day & Night –  تأخیرهای روز و شب از پیش تعیین‌شده را برای دوربین تنظیم می‌کند.

Image – وضوح، افزایش رنگ و تنظیمات خروجی نمایش را برای دوربین تنظیم می‌کند.

Special –  تنظیمات سیستم مربوط به خروجی نمایش، فضای رنگی CVBS و غیره را کنترل می‌کند. تنظیمات حریم خصوصی، تشخیص حرکت، سایه زدن، نوارهای رنگ و تنظیمات لنز را تنظیم می‌کند.

Return – به کاربر اجازه می‌دهد از منوی OSD خارج شود یا به صفحه‌های قبلی بازگردد.

برای پیمایش در منوی OSD از کلید جابجایی استفاده کنید. جهت‌های بالا و پایین، پیکان روی صفحه را به سمت بالا و پایین تغییر می‌دهند. برای انتخاب منو، دکمه منوی مرکزی را فشار دهید. برای انتخاب یا تنظیم یک گزینه در منو، از جهت‌های چپ و راست روی سوئیچ کلید استفاده کنید.

سخن آخر

در این مقاله سعی کردیم علاوه بر پاسخ به سوال osd در دوربین مداربسته چیست، به تمامی سوالات متداول در این مورد نیز پاسخ جامعی دهیم. اما اگر سوال دیگری باقی مانده که پاسخ آن را نمی‌دانید حتما از متخصصین ما بپرسید. کارشناسان دوربین مداربسته ما در رایکانت آماده پاسخگویی به سوالات شما هستند.

خدمات حرفه‌ای پشتیبانی، راه‌اندازی و نصب دوربین‌های مداربسته را در رایکانت تجربه کنید.

پاسخ کوتاه به برخی از سوالات مطرح شده در متن:

آیا همه دوربین‌های مداربسته OSD دارند؟

همه انواع دوربین‌های مداربمی‌توانند با OSD یا بدون OSD عرضه شوند. معمولا دوربین‌های بدون OSD بیشتر از دسته دوربین‌های فقط Plug and Play  هستند.

آیا می‌توان OSD را به دوربین اضافه کرد؟

همانطور که در متن توضیج دادیم؛ منوی OSD را می‌توان به دوربین AHD اضافه کرد. این کار با کابل osd دوربین انجام می‌شود.

مزایای OSD در دوربین مداربسته

هنگامی که به منوی OSD در دوربین مداربسته دسترسی پیدا کردید، می‌توانید عملکردهایی مانند نوردهی، ACG، سطوح عنبیه، سرعت شاتر، تعادل رنگ سفید، جبران نور پس‌زمینه و بسیاری موارد دیگر را تغییر دهید. همچنین می‌توانید قسمت‌هایی از صفحه را که میل ندارید ضبط شوند پوشش‌گذاری کنید و یا قابلیت‌هایی مانند  AGC، BLC  و WDR  یا Hlc در دوربین مداربسته را خاموش یا روشن کنید.
